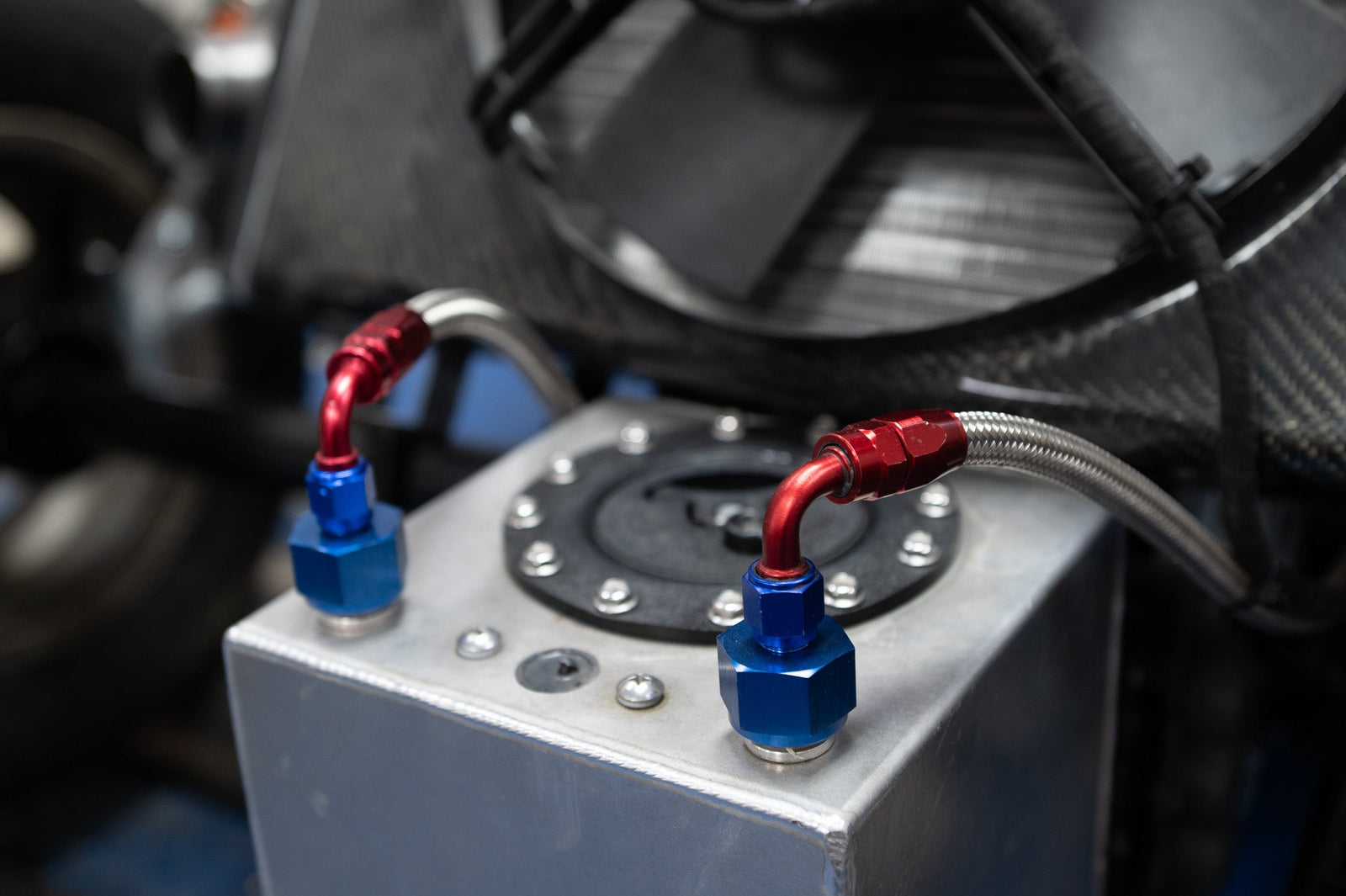

Wer im Motorsport an Kraftstoff-, Öl- oder Wasserleitungen arbeitet, trifft schnell auf Begriffe wie Dash, AN oder JIC. Klingt kompliziert – ist es aber nicht, wenn man das Grundprinzip kennt.
Wichtig ist: Bei Leitungssystemen geht es nicht nur darum, dass etwas irgendwie zusammenpasst. Die Verbindung muss dicht sein, halten und im Einsatz zuverlässig funktionieren – auch bei Druck, Wärme, Vibrationen und Bewegung.
Ein häufiger Fehler ist, Dash- oder AN-Fittings einfach auf irgendeinen Gummischlauch zu montieren. Das kann passend aussehen, ist aber nicht automatisch eine sichere Lösung.
Was bedeutet Dash?
Dash beschreibt die Größe von Schläuchen, Fittings und Adaptern innerhalb eines Leitungssystems. Wichtig dabei: Dash ist kein Gewinde.
Ein Beispiel: 1/2 Zoll entspricht Dash 8. Ein Dash-8-Schlauch kann also mit einem passenden Dash-8-Fitting und einem passenden Adapter kombiniert werden – vorausgesetzt, die Teile gehören zur richtigen Schlauchserie.
- Dash beschreibt die Größe
- Dash ist nicht automatisch das Gewinde
- Schlauch, Fitting und Adapter müssen zueinander passen
- Die passende Schlauchserie ist entscheidend
Viele dieser Anschlüsse dichten über einen 37°-Konus. Dabei liegen zwei Metallflächen sauber aufeinander. Deshalb wird an dieser Stelle in der Regel keine zusätzliche Gummidichtung benötigt.
Passende Produkte findest du hier: Leitungssysteme bei Parts & Performance ansehen
Dash, AN und JIC – wo liegt der Unterschied?
Im Alltag werden die Begriffe oft durcheinandergeworfen. Für den Schrauber-Alltag reicht diese einfache Einordnung:
- Dash beschreibt die Größe
- AN wird häufig im Motorsportbereich verwendet
- JIC kommt eher aus Industrie und Hydraulik
AN und JIC sehen sich oft ähnlich, weil beide häufig mit einem 37°-Dichtsitz arbeiten. Trotzdem sollte man nicht blind alles mischen. Entscheidend ist immer, ob Gewinde, Dichtfläche, Schlauch und Fitting wirklich zusammenpassen.
Warum normale Gummischläuche oft nicht die richtige Wahl sind
Nur weil ein Schlauch in ein Fitting passt, heißt das nicht, dass die Verbindung sicher hält. Besonders im Motorsport wirken auf Leitungen deutlich höhere Belastungen als bei einem normalen Straßenfahrzeug.
- Der Anschluss kann dicht wirken, obwohl der Schlauch nicht richtig gehalten wird
- Ein normaler Gummischlauch ist nicht automatisch für Dash- oder AN-Fittings geeignet
- Kraftstoff, Öl, Wasser, Druck und Temperatur stellen unterschiedliche Anforderungen
- Die Leitung muss immer zum Fitting und zur Anwendung passen
Merke: Nur weil sich etwas zusammenschrauben lässt, ist es noch lange keine gute Lösung für den Motorsport.
Die passende Schlauchserie ist entscheidend
Dash-Systeme funktionieren wie ein Baukasten. Das ist praktisch, weil sich viele Lösungen sauber und individuell aufbauen lassen. Aber: Nicht jedes Teil passt automatisch zu jedem anderen.
Schlauch, Fitting und Anschluss sollten immer aus einem passenden System stammen. Sonst kann eine Verbindung auf der Werkbank gut aussehen, im Fahrzeug aber undicht werden oder sich lösen.
Im Motorsport kommen Wärme, Druck, Vibrationen, Bewegung und äußere Belastungen zusammen. Deshalb gilt: Lieber sauber planen und passende Komponenten verwenden, statt später wegen einer undichten Leitung Ärger zu haben.
Montage von Stahlflex- und PTFE-Leitungen
Bei der Montage kommt es vor allem auf sauberes Arbeiten an. Der Schlauch muss sauber geschnitten, richtig im Fitting sitzen und vor dem Einsatz auf Dichtigkeit geprüft werden.
Bei NBR-Stahlflexleitungen wird der Schlauch in der Regel sauber zugeschnitten, in die Überwurfmutter eingedreht, markiert, leicht geölt und anschließend mit dem Fitting verschraubt. Wichtig ist, zu kontrollieren, ob der Schlauch beim Festziehen nicht herausrutscht.
Bei PTFE-Stahlflexleitungen kommt zusätzlich eine Dichtolive zum Einsatz. Diese muss korrekt auf der PTFE-Innenseele sitzen. Wird die Verbindung später wieder geöffnet, sollte die Olive ersetzt werden.
- Schlauch vor dem Schneiden mit Klebeband umwickeln
- Sauber und gerade zuschneiden
- Fitting ohne Gewalt montieren
- Sitz des Schlauchs kontrollieren
- Leitung vor dem Einsatz auf Dichtigkeit prüfen
Auch Rohrleitungen müssen sauber montiert werden
Feste Rohrleitungen wirken oft robuster, müssen aber genauso sorgfältig aufgebaut werden. Das Rohr sollte sauber zugeschnitten, entgratet und gerade im Fitting sitzen. Auch hier entscheidet eine saubere Montage darüber, ob die Verbindung später dicht bleibt.
Nach der Inbetriebnahme auf Dichtigkeit kontrollieren
Egal ob NBR-Stahlflexleitung, PTFE-Leitung oder Rohrleitung: Nach dem Einbau und der ersten Inbetriebnahme sollte die Leitung sorgfältig auf Dichtigkeit kontrolliert werden. Erst wenn das System unter realen Bedingungen läuft, zeigt sich, ob alle Verbindungen wirklich dicht sind.
Kontrolliere nach dem ersten Betrieb alle Anschlüsse visuell auf Undichtigkeiten – besonders an den Übergängen zwischen Schlauch und Fitting. Bei Auffälligkeiten sofort abstellen und die Verbindung prüfen.
Fazit: Sauber planen statt improvisieren
Dash, AN und JIC müssen kein Hexenwerk sein. Wichtig ist vor allem zu verstehen, dass Dash die Größe beschreibt – aber nicht automatisch bedeutet, dass jeder Schlauch mit jedem Fitting sicher kombiniert werden kann.
Entscheidend sind:
- die richtige Dash-Größe
- die passende Schlauchserie
- der richtige Fitting
- eine saubere Montage
- Kontrolle auf Dichtigkeit nach der Inbetriebnahme
Am Ende zählt nicht, ob etwas irgendwie passt – sondern ob es im Motorsport-Einsatz wirklich hält.
